Dimple Jacket Ingenieurdienstleistungen: Effiziente Lösungen für die Temperaturkontrolle

Wie funktioniert die Dimple Jacket?

Pillow-Platten-Mäntel der Pillow Plates Behälter sind aufgrund ihrer vorteilhaften Eigenschaften in verschiedenen Branchen immer beliebter geworden. Mit einer vollständigen Oberflächenabdeckung für die Wärmeübertragung, niedrigem Flüssigkeitsaufenthalt und einfacher Reinigung bieten diese Tanks eine flexible und effiziente Lösung für unzählige Anwendungen. Darüber hinaus machen die kostengünstigen Herstellungsverfahren Pillow-Platten-Mäntel der Pillow Plates Behälter zu einer idealen Wahl für Unternehmen, die ihre Investitionen maximieren möchten. Dimple-Jackets können über mehrere Oberflächen in einem Tank angebracht werden und bieten optimale Wärmeübertragung für Pillow Plates Behälter. Sie sind eine hervorragende Wahl für den Einsatz in der Lebensmittel- und Getränkeindustrie sowie in chemischen und pharmazeutischen Anwendungen. Durch die Nutzung der vielen Vorteile von Pillow-Platten-Mänteln der Pillow Plates Behälter können Unternehmen eine erhöhte Effizienz und Kosteneinsparungen in ihren Operationen genießen.

Die großen Wärmeaustauscherflächen einer Dimple Jacket gewährleisten eine sichere Prozessführung mit kontrolliert homogener Temperaturführung dieser Wärmetauscherplatte. Verglichen mit einer Doppelmantelausführung oder aufgeschweißten Halbrohrschlangen, die nur ca. die Hälfte der Fläche belegen, wirken einseitige Wärmetauscherplatten effektiver und homogener, denn sie belegen die gesamte Fläche.

Unsere langjährige Erfahrung und Kompetenz im Bereich des Wärmeaustauschs ermöglicht es uns, ein breites Spektrum an Flüssigkeiten und Gasen zu behandeln. Wir sind in der Lage, einphasige Flüssigkeiten wie Wasser, Thermoöle und auch hochviskose Flüssigkeiten erfolgreich zu bearbeiten. Dabei sind wir auch in der Lage, einphasige überhitzte Gase und Fluide, die in der Pillow plate verdampfen oder kondensieren zu handhaben. Unsere Kompetenzen reichen sogar bis zu einem Druck von PS > 70bar oder einer Temperatur von TS > 400°C. Durch diese hervorragenden Fähigkeiten können wir eine optimale Wärmeübertragung von pillow plate erreichen und somit Ihre Prozesse effektiv unterstützen.

Einfluss dünnerer Wanddicken und weniger Volumen auf den Preis der Dimple Jacket

Thermoblech-Wärmeübertrager als Dimple Jacket von Pillow Plates Behältern haben weniger Volumen und erlauben dünnere Tankwände, sowie leichtere und preiswertere Tanks. In Schmelzbehältern für Wachse und Fette hat es hinsichtlich der Beheizung bzw. der Temperaturkonstanthaltung beim Einsatz von Doppelmantelbehältern immer wieder Probleme hinsichtlich Druckfestigkeit der Doppelmäntel gegeben. Durch den Einsatz einseitig-profilierter Dimple Jacket Behälterwände, welche bereits beim Drücken bis zu 100 bar zur Verformung beaufschlagt werden, vereint sich der Vorteil von Druckfestigkeit mit denen der geforderten, glatten Behälterinnenseite der Pillow Plates Behälter. Dies gewährleisten wir als Dimple Jacket Hersteller.

Aufbau eines Dimple Jacket Behälters und Temperierung

Der Aufbau eines Behälters aus Wärmetauerschplatten der Pillow Plates Behälter erlaubt die Temperierung von Produkten während anderer Prozessschritte. Das spart eine separate thermische Prozessstufe und erhöht oftmals die Produktivität und die Produktqualität.

Sie suchen geschäftlich nach Dimple Jacket Thermoblechen?

Die Ausführung der einseitig profilierten Dimple Jacket Behälterwände (pillow plate) eignen sich zum Einschweissen oder Anklemmen in zylindrische oder rechteckige Tanks. Beim Einschweissen (I. Als Einschweisselement) übernimmt das Grundblech die Funktion der druckbeständigen Dimple Jacket Behälterwand. Die Platten werden speziell nach den Erfordernissen gefertigt und können auch komplizierten Behälterformen angepaßt werden.

Bei vorhandenen Behältern lassen sich die Platten nachträglich anklemmen (II. Als Anklemmelement), wobei sich der Wärmedurchgang mit Hilfe von Wärmeübertragungszement zwischen Platte und Behälter noch weiter verbessern läßt.

I. Als Dimple Jacket Einschweisselemente

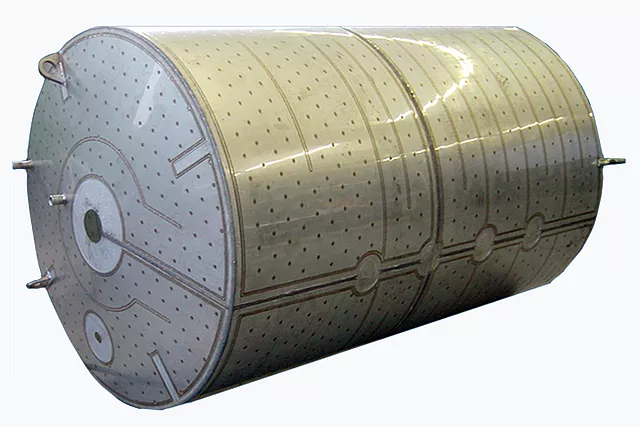

1. Bauteil für den zylindrische Mäntel

1.1. Als ebene, lasergeschweißte Dimple Jacket Behälterwand
Der Kunde gibt die gewünschten Behälterabmessungen bekannt (Durchmesser, Höhe, Innenmantel-Wanddicke, Druck und Medium im Mantelraum, Durchflussmenge). Heat Transfer Technology AG macht das Layout für die Mantelbleche (Kanalführung, Stutzen, Anordnung, Druckabfall) und fertigt die Mantelbleche auf der Laserschweissanlage. Natürlich kann auch nach Kundenzeichnungen gefertigt werden. Die lasergeschweissten Dimple Platten werden in ebenem Zustand verschickt.

1.2. Als fertiges Mantelbauteil
Heat Transfer Technology AG fertigt wie unter 1.1, jedoch wird das Mantelblech zusätzlich noch gewalzt, aufgedrückt, geprüft und mit Stutzen versehen.

2. Bauteil für Kegelböden

2.1. Als ebener, lasergeschweißter Kegelboden
Die Heat Transfer Technology AG liefert das ebene lasergeschweisste Dimple Jacket Bodenblech Konturen können ausgeschnitten werden.

2.2. Als fertiger Kegelboden
Auf Kundenwunsch können Dimple Jacket Kegelböden als fertiges, geprüftes Bauteil geliefert werden.

3. Bauteil für Klöpperböden

3.1. Als fertiger Klöpperboden

Auf Kundenwunsch können Dimple Jacket Klöpperböden als fertiger, geprüfter Boden geliefert werden. Nach der Laserschweissung werden die Böden nach einem Spezialverfahren in die Klöpperform gebracht und als fertiges Bauteil an den Kunden geliefert.

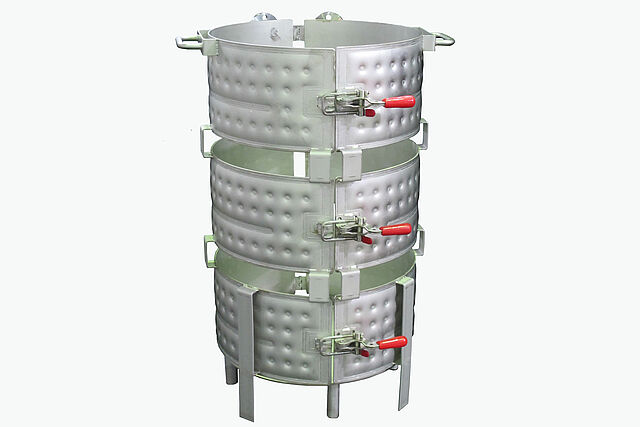

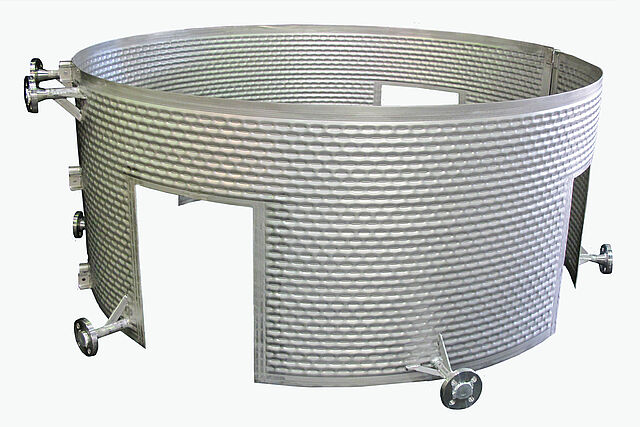

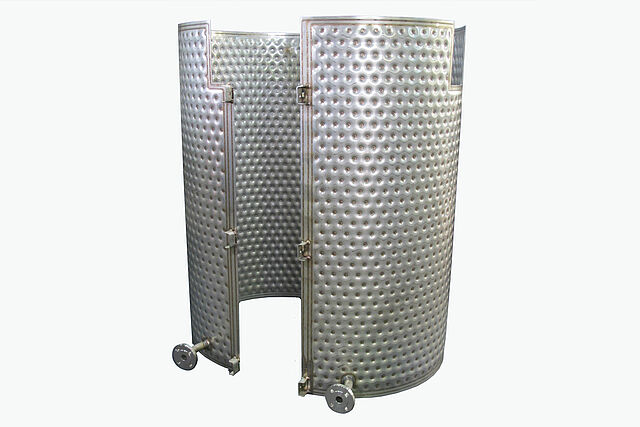

II. Dimple Jackets als Anklemmelement

Vorhandene Behälter lassen sich nachträglich mit Dimple Jackets ausrüsten, ohne dass an den abnahmepflichtigen Behältern geschweisst werden muss. Die Befestigung der Dimple Jackets erfolgt entweder durch Spannbänder, Verschraubungen der Wärmeaustauschplatten gegeneinander oder Stehbolzen mit Klemmlasche. Zur Verbesserung des Wärmedurchganges kann zwischen Behälterwand und Wärmeaustauschplatte ein Wärmeübergangszement BUCOmastic eingebracht werden.

Ihre Vorteile der Dimple Jackets

• Individuelle dimple jacket Ausführungen in Abmessung, Form und Material ermöglichen den flexiblen Einsatz der Pillow Plates Behälter
• Flexible, an alle Bedingungen anpassbare Konturen durch frei programmierbare CNC-Laserschweissanlagen zur Wärmeübertragung
• Niedrige Materialkosten durch Verwendung dünner Bleche
• Keine teure Doppelmantel- oder Halbrohrkonstruktion
• Kein aufwendiges Schleifen oder Polieren der Behälterinnenoberfläche
• Kratzerfreiheit auf der Behälterinnenseite von dimple jackets
• Niedrige Fertigungskosten von Dimple Jackets durch automatisierte Schweissverfahren der Pillow Plates Behälter
• Einfache Reinigung von pillow-plates durch leicht zugängige Oberfläche
• Homogene, produktschonende Temperierung und Wärmeübertragung
• Beliebige Gestaltung von Kanalführungen nach Anwendungskriterien oder Vorgabe der Wärmeübertragung
• Integration in Behälter und Apparate für mechanische und thermische Doppelfunktion der Wärmeübertragung
