Wärmeaustauschplatten aus Edelstahl oder SchwarzstahlWas sind Pillow Plate Wärmetauscher?
Pillow Plates-Wärmetauscher sind eine hochentwickelte Wärmemanagement-Technologie, die industrielle Wärmeübertragungsanwendungen in zahlreichen Sektoren revolutioniert hat. Pillow Plates sind Hochleistungs-Wärmeübertragungsplatten, die durch Schweißen von zwei Metallblechen - in der Regel aus Edelstahl oder Kohlenstoffstahl - und anschließendes Aufblasen zu einer dreidimensionalen, genoppten Struktur geformt werden. Diese Geometrie vergrößert die Oberfläche und begünstigt eine turbulente Strömung, selbst bei niedrigen Reynoldszahlen, was zu einer deutlich verbesserten Wärmeübertragungseffizienz führt.
Pillow Plates sind in zwei Hauptkonfigurationen erhältlich:
- Single Embossed Pillow Plates bestehen aus einer flachen und einer aufgeblasenen Platte und eignen sich daher ideal für Tankmantelanwendungen und die Integration in Behälterwände. Diese Konfiguration bietet eine mäßige Wärmeaustauschleistung mit wirtschaftlichen Konstruktionsmerkmalen und wird in der Regel für Dimple Jacket-Installationen und Tankmantelkühlungsanwendungen gewählt.
- Beidoppelt geprägten Pillow Plates werden beide Platten symmetrisch aufgeblasen, wodurch eigenständige Wärmetauschermodule mit verbesserter thermischer Leistung entstehen. Dieses Design ermöglicht eine hohe Turbulenzerzeugung, erhöhte Wärmeübertragungskoeffizienten und kompakte thermische Lösungen mit hervorragenden Wärmeübertragungsraten.
Pillow Plates sind Hochleistungs-Wärmeübertragungspaneele, die durch Schweißen von zwei Metallblechen hergestellt werden.
Was sind die Vorteile von Pillow Plate Heat Exchangers?

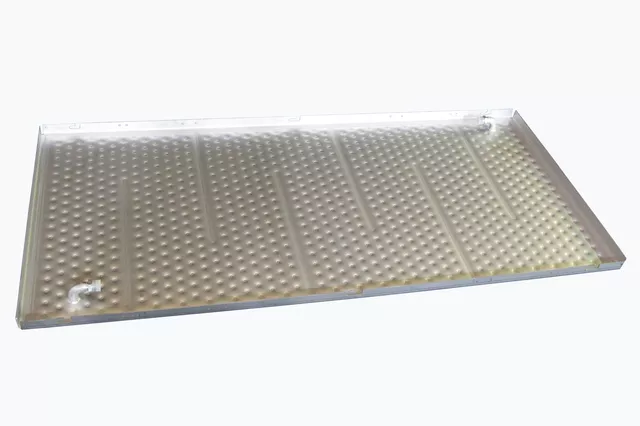

Einseitig geprägte Pillow Plate Wärmetauscher
- Individuelle Ausführungen eines ein- und zweiseitigen Kissenplattenwärmetauschers in Größe, Form und Material ermöglichen einen flexiblen Einsatz durch ein frei programmierbares CNC-Laserschweißsystem.
- Geringer Druckverlust im Mantelraum durch flache parallele Kanäle eines Paneels aufgrund dünnwandiger Platten und eines automatisierten Schweißprozesses.
Doppelt geprägte Pillow Plate Wärmetauscher
- Individuelle Ausführungen eines doppelt geprägten Kissenplattenwärmetauschers in Größe, Form und Material ermöglichen einen flexiblen Einsatz durch eine frei programmierbare CNC-Laserschweißanlage.
- Viel Austauschfläche auf kleinem Raum durch geringe Thermoblechabstände von bis zu 2mm lichter Weite.
- Hohe Effizienz durch günstige Strömungsführung (Gegen- und Kreuzströmung).
Fertigungsmöglichkeiten für einfach geprägte Pillow Plates
Fertigungsmöglichkeiten für einfach geprägte Pillow Plates, wie Mindest- und Maximallängen und -breiten, Anschlüsse und variable Kanalführungen. Demonstrationen von Anwendungsfällen.
Fertigungsmöglichkeiten für doppelt geprägte Pillow Plates
Fertigungsmöglichkeiten für doppelt geprägte Pillow Plates, z. B. Mindest- und Höchstlängen und -breiten, Verbindungen und variable Kanalführungen. Demonstration von Anwendungsfällen.
Wie funktionieren Pillow Plates Wärmetauscher?
Pillow Plates werden in thermische Systeme integriert, in denen Flüssigkeiten durch die innen verschweißten Kanäle fließen. Der Strömungsweg kann durch CNC-gesteuertes Laserschweißen präzise gestaltet werden, um die thermische Effizienz zu optimieren und tote Zonen zu minimieren. Die Turbulenzen innerhalb der Platten verbessern die Wärmeübertragung und ermöglichen ein geringeres Plattenvolumen und eine kleinere Grundfläche des Systems.
In ummantelten Tanks fungieren die doppelt geprägten Platten auch als Strömungsleiter und sorgen für eine homogene Temperaturverteilung und optimale Durchmischung. Pillow Plates halten Drücken von über 100 MPa und Temperaturen von bis zu 800 °C stand und sind eine robuste Lösung für viele Bereiche.
Pillow Plates sind eine robuste Lösung für viele Sektoren.
Die wichtigsten Vorteile der Pillow Plates-Technologie: Alle wichtigen Vorteile von Pillow Plates auf einen Blick
Thermische Leistung und Effizienz
Pillow Plates bieten im Vergleich zu herkömmlichen Wärmetauschertechnologien erhebliche Vorteile, die sich aus mehreren wichtigen technischen Prinzipien ergeben.
- Hohe Wärmeübergangskoeffizienten auch bei geringen Durchflussmengen
- Homogene Temperaturverteilung
- Kompakte Bauweise mit hohem Oberflächen-Volumen-Verhältnis
Ressourcen- und Kosteneffizienz
Geringerer Stahlverbrauch im Vergleich zu Rohrbündelwärmetauschern bei gleicher oder besserer thermischer Leistung.
- Geringerer Materialeinsatz im Vergleich zu Rohrbündelsystemen
- Geringeres Volumen der benötigten Heiz- oder Kühlmedien
- Geringere Produktions- und Wartungskosten
Langlebigkeit und Verlässlichkeit
Glatte Oberflächen und optimierte Strömungsmuster minimieren die Ablagerung von Partikeln und Verschmutzungen und verringern so den Wartungsaufwand.
- Druckbeständige Konstruktion
- Lange Betriebslebensdauer
- Glatte Oberflächen reduzieren Verschmutzungen und ermöglichen eine einfache Reinigung (CIP-fähig)
Flexibles Design

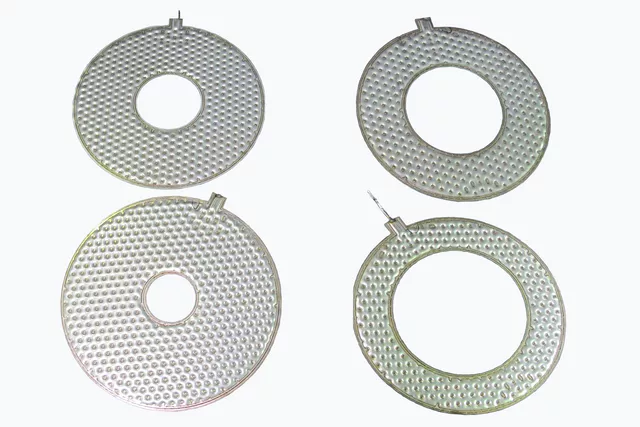

Anpassbare Geometrien ermöglichen die Anpassung an spezifische Installationsanforderungen und Prozessbedingungen. Hohe Oberflächen-Volumen-Verhältnisse ermöglichen eine hohe Wärmeübertragungskapazität bei minimalem Platzbedarf, was für Anwendungen mit beengten Platzverhältnissen entscheidend ist.

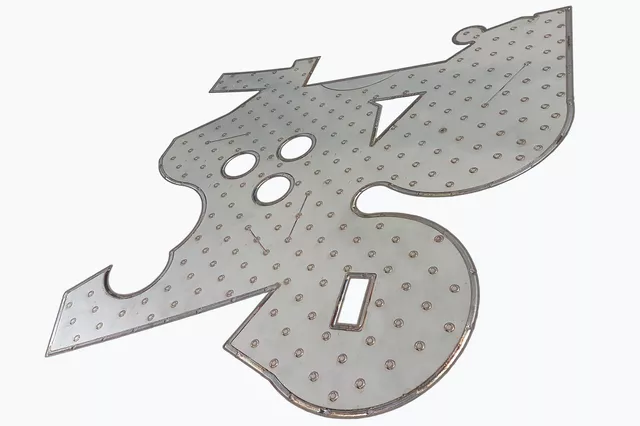

- Freiprogrammierbare Schweißkonturen und Geometrien
- Anpassbar in Größe, Form und Oberflächenbeschaffenheit (gebeizt, poliert, geschliffen)
- Integration in bestehende oder neue Systeme (Behälter, Tanks, Friteusen, Batteriekühlgeräte usw.)
Pillow Plates bieten erhebliche Vorteile gegenüber herkömmlichen Wärmetauschertechnologien.
Industrie-spezifische Anwendungen
Lebensmittel und Getränke
Pillow Plates eignen sich hervorragend für Anwendungen in der Lebensmittel- und Getränkeindustrie, bei denen eine präzise Temperaturregelung und ein hygienisches Design von größter Bedeutung sind. Zu den Anwendungen gehören die Temperaturregelung von Gärbehältern für die Wein- und Bierherstellung, das Wärmemanagement von Molkereianlagen und schonende Kühlsysteme für temperaturempfindliche Produkte wie Fisch, Fleisch und Meeresfrüchte.
- Gärtanks für Bier und Wein
- Temperaturkontrolle bei der Verarbeitung von Milchprodukten und Meeresfrüchten

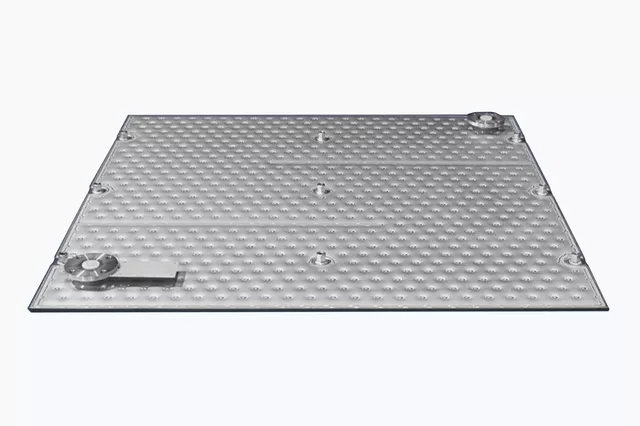

- Bratplatten, Trocknungssysteme und Rührwerksbehälter
Pharmazeutische Herstellung
In pharmazeutischen Anwendungen sorgen Pillow Plates für ein präzises Wärmemanagement in sterilen Umgebungen, gewährleisten Produktkonsistenz und erfüllen strenge Reinraumanforderungen. Ihre glatten Oberflächen erleichtern effektive CIP-Verfahren (Cleaning-in-Place), die für die pharmazeutische Herstellung unerlässlich sind.
Chemie und Pharmazie
In der chemischen Industrie werden Pillow Plates in Systemen zur Temperaturregelung von Reaktoren, zur Kühlung von Rohrleitungen und zur Rückgewinnung von Prozesswärme eingesetzt. Durch ihre korrosionsbeständige Konstruktion eignen sie sich für raue chemische Umgebungen, während ihre Konstruktionsflexibilität die Integration sowohl in Chargen- als auch in kontinuierliche Verarbeitungssysteme ermöglicht.
- Korrosionsbeständige Reaktormäntel
- Verdampfer und Kondensatoren in Prozesssystemen
- Reinraumtaugliche Anlagen mit CIP
Energie- und Umwelttechnik
Pillow Plates spielen eine wichtige Rolle in Systemen für erneuerbare Energien, einschließlich Biogasanlagen, Abwärmerückgewinnungssystemen und solarthermischen Anwendungen. Ihre Effizienz in Wärmerückgewinnungsprozessen trägt zur Energieoptimierung des Gesamtsystems bei.
- Wärmerückgewinnung aus Biomasse oder Abfallströmen
- Solare und geothermische Wärmetauschereinheiten
- Biogas-Fermenter und Kondensatoren
Kühlung von Automobilen und Elektronik
Der wachsende Markt für Elektrofahrzeuge hat neue Anwendungen für Pillow Plates in Wärmemanagementsystemen für Batterien und zur Kühlung elektronischer Komponenten geschaffen. Aufgrund ihrer kompakten Bauweise und ihrer effizienten Wärmeübertragungseigenschaften eignen sie sich ideal für Anwendungen in Kraftfahrzeugen, bei denen nur wenig Platz zur Verfügung steht.
- EV-Batterie-Kühlsysteme
- Thermomanagement von elektronischen Komponenten
- Integration in kompakte Steuergerätegehäuse
Pillow Plates bieten präzises Wärmemanagement in sterilen Umgebungen.
Übersicht technischer Spezifikationen
| Merkmal | Spezifikation |
| Abmessungen | Von DIN A5 (148 × 210 mm) bis zu 14.000 mm Länge × 2.000 mm Breite |
| Dicke der Platte | 0,8 - 3,0 mm (doppelt geprägt); bis zu 12 mm (einfach geprägt) |
| Betriebsdruck | Bis zu 50 bar für Standardanwendungen, mit der Möglichkeit für Drücke von mehr als 100 MPa in speziellen Ausführungen |
| Temperaturbereich | Betriebsfähigkeit bis zu 800°C |
| Werkstoffe | Rostfreier Stahl (AISI 304/316), Titan, Kohlenstoffstahl, Nickellegierungen |
| Oberflächenbehandlungen | Gebeizt, poliert, gebürstet |
| Schweissverfahren | CNC-gesteuertes Laserschweißen, Widerstandsschweißen |
| Zertifizierungen | TÜV, PED (Druckgeräterichtlinie 2014/68/EU), ASME, TR CU (GOST) |
Pillow Plates Wärmetauscher stellen eine hochentwickelte Wärmemanagement-Technologie dar.
Anpassungsmöglichkeiten von Pillow Plates
Die moderne Herstellung von Pillow Plates ermöglicht eine umfassende Anpassung an spezifische technische Anforderungen. Zu den Anpassungsmöglichkeiten gehören spezielle Schweißmuster für einen optimierten Flüssigkeitsstrom, die Integration in Tanks und strukturelle Komponenten, verschiedene Anschlusstypen einschließlich Flanschen und Gewindeanschlüssen sowie kundenspezifische Ausschnitte für Instrumente und Rohrleitungen.
Dank dieser Flexibilität können Pillow Plates multifunktional eingesetzt werden, indem sie Wärmeaustausch mit mechanischer Unterstützung und sogar Strahlungsabschirmung in speziellen Anwendungen kombinieren.

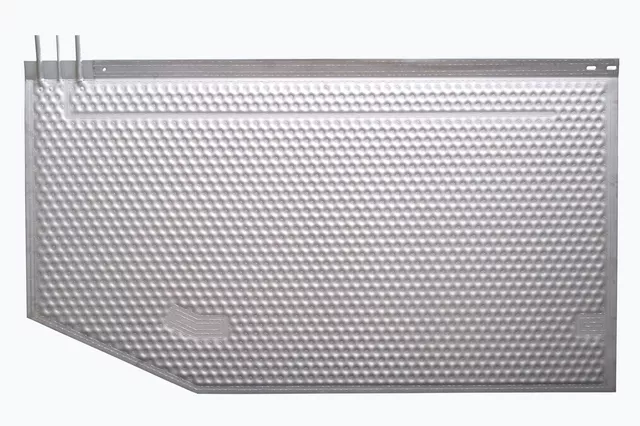

- Punkt- und Nahtschweißmuster für maßgeschneiderte Durchflusskontrolle
- Aussparungen für Kabel, Rohre oder Messgeräte

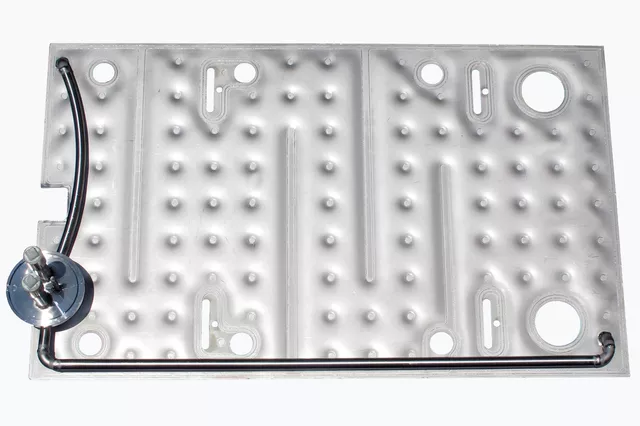

- Integration von Thermoplatten zur Strahlungsabschirmung
- Anschlüsse: Flansche, Gewindemuffen, geschweißte Stutzen
Pillow Plates kombinieren Wärmeaustausch mit mechanischer Unterstützung und gleichmäßiger Strahlungsabschirmung in Spezialanwendungen.
Wartung und Hygiene
Pillow Plates sind so konstruiert, dass sie nur minimale Wartung erfordern und leicht zu reinigen sind. Die glatte Edelstahlkonstruktion ist korrosionsbeständig, während die vereinfachte Geometrie Bereiche reduziert, in denen sich Ablagerungen ansammeln können. Zu den Reinigungsmethoden gehören automatische CIP-Systeme für Lebensmittel- und Pharmaanwendungen, Dampfreinigung für die routinemäßige Desinfektion und mechanische Reinigung durch Bürsten oder Sprühwaschsysteme.
- Ideal für hygienische Umgebungen dank der flachen, reinigbaren Oberflächen
- Kompatibel mit Dampfreinigung und automatisierten CIP-Systemen
- Widerstandsfähig gegen Korrosion und Ablagerungen
Die glatte Edelstahlkonstruktion der Pillow Plates ist korrosionsbeständig.
Qualitätssicherung und Konformität
Die Einhaltung internationaler Standards bei der Herstellung gewährleistet einen sicheren und zuverlässigen Betrieb auf den globalen Märkten. Zu den wichtigsten Zertifizierungen gehören die TÜV-Zertifizierung für Druckbehälter und Sicherheitssysteme, die PED-Konformität für europäische Druckgerätevorschriften, die ASME-Zertifizierung für Anwendungen auf dem US-Markt und die TR CU (GOST)-Zertifizierung für die Märkte der Eurasischen Wirtschaftsunion.
Die Einhaltung der internationalen Normen bei der Herstellung gewährleistet einen sicheren und zuverlässigen Betrieb.
Warum Pillow Plates Wärmetauscher wählen?
Pillow Plates bieten gegenüber herkömmlichen Rohr- oder Mantelwärmetauschern einen deutlichen Vorteil in Bezug auf Leistung, Haltbarkeit und Flexibilität. Mit über 50 Jahren technischer Entwicklung sind sie heute eine führende Lösung für moderne thermische Anwendungen, die Energieeffizienz und kompaktes Design erfordern.
Sind Sie bereit, Ihr nächstes Wärmeaustauschsystem zu entwerfen?
Lassen Sie uns gemeinsam die richtige Pillow Plate-Lösung für Ihren Prozess finden.
Kontaktieren Sie unser Ingenieurteam noch heute für eine kostenlose Beratung.
Wir unterstützen Sie bei der Entwicklung maßgeschneiderter thermischer Anlagen, die Leistung, Hygiene und Kosteneffizienz gewährleisten.
Lassen Sie uns die richtige Pillow Plate-Lösung für Ihren Prozess finden.
Technische Zusammenfassung
- Konstruktionsarten: Einfach geprägt (Behälterwände), doppelt geprägt (Wärmetauscher)
- Werkstoffe: Rostfreier Stahl, Kohlenstoffstahl, Nickellegierungen, Titan
- Leistung: Bis zu 800°C und >100 MPa
- Reinigung: Leicht zu reinigen, CIP- und dampfstrahltauglich
- Konstruktion: CNC-laserverschweißt, kundenspezifische Konturen und Strömungsführung
- Zertifizierungen: CE (PED 97/23/EC), ASME, TÜV, TR CU
Ausblick: Zukünftige Entwicklungen und technische Innovationen
Die laufenden Forschungs- und Entwicklungsarbeiten konzentrieren sich auf die Optimierung durch Finite-Elemente-Analysen für präzise Konstruktionsberechnungen und fortschrittliche Softwaretools für Leistungsvorhersagen. Diese Entwicklungen werden die Effizienz und Anwendbarkeit der Pillow Plate-Technologie in neuen industriellen Anwendungen weiter verbessern.
Die Kombination aus bewährter thermischer Leistung, Konstruktionsflexibilität und Fertigungszuverlässigkeit macht Pillow Plate-Wärmetauscher zu einer Schlüsseltechnologie für energieeffiziente Industrieprozesse und nachhaltige Wärmemanagementlösungen in verschiedenen technischen Anwendungen.
Pillow Plate Wärmetauscher sind eine Schlüsseltechnologie für energieeffiziente industrielle Prozesse.
Häufig gestellte Fragen
Eine Pillow Plate ist eine technische Entwicklung, bei der zwei Bleche aus Edelstahl oder Baustahl vollflächig miteinander verschweißt werden. Die charakteristische gewellte Oberfläche mit einem kreisförmigen Schweißmuster entsteht durch ein Aufblasverfahren mit Stickstoff unter Druck.
Pillow Plate-Wärmetauscher können direkt in Tanks eingebaut werden, um große Wärmemengen zu übertragen oder eine gleichmäßige Temperaturverteilung zu erreichen. In Tanks mit Rührwerken dienen sie auch als Leitfläche für die Strömung, was zu einer optimalen Durchmischung und homogenen Erwärmung oder Kühlung beiträgt.
Zu den wichtigsten Vorteilen gehören:
- Individuelle Gestaltung in Bezug auf Abmessungen, Form und Material für einen flexiblen Einsatz
- Einfache Reinigung durch leicht zugängliche Oberfläche
- Homogene, produktschonende Temperaturführung
- Anpassungsfähigkeit an unterschiedliche Einsatzkriterien
Pillow Plates werden in verschiedenen Branchen eingesetzt, insbesondere in der
- Lebensmittel- und Getränkeindustrie
- Chemische Industrie
- Energiewirtschaft
Einige wichtige technische Spezifikationen sind
- Abmessungen von DIN A5 bis zu 14000 x 2000 mm
- Betriebsdrücke bis zu 70 bar
- Wandstärken von 0,8 - 3 mm mit beidseitigem Profil
- Einsetzbar für verschiedene Medien wie Wasser, Glykol, Thermoöl oder Dampf
Pillow Plates werden in einem speziellen Aufblasverfahren hergestellt. Zunächst werden zwei Bleche mit Hilfe von Laser- oder Widerstandsschweißtechniken zusammengeschweißt. Der Spalt zwischen den Blechen wird dann unter Druck gesetzt, wodurch die charakteristische Verformung entsteht.
Bei einseitig geprägten Pillow Plates verformt sich nur eine der beiden Platten, nämlich die obere, dünnere aufgeschweißte Platte, während die andere, die untere, dickere Platte, flach bleibt. Sie werden häufig als Doppelmantel für Behälter verwendet. Pillow Plates mit beidseitiger Prägung entstehen, wenn beide Platten eine kissenartige Form annehmen, und werden häufig zu Wärmetauscherstapeln kombiniert.
Dank ihrer wellenförmigen Oberfläche fördern sie die Durchmischung von Flüssigkeiten, was zu hohen Wärmeübertragungsraten führt. Der Wirkungsgrad hängt jedoch von der jeweiligen Anwendung und den Betriebsbedingungen ab.
Die flache Außenfläche ist leicht zu reinigen und eignet sich für Anwendungen mit hohen Hygieneanforderungen. Die Innenseite kann jedoch aufgrund der Schweißnähte schwieriger zu reinigen sein und ist daher eher für nicht verschmutzende Medien geeignet.
Die Kosten variieren je nach Konstruktion, Material und Anwendung. In vielen Fällen bieten sie jedoch aufgrund ihrer Effizienz und Langlebigkeit ein gutes Preis-Leistungs-Verhältnis.
Einfach geprägte Pillow Plates
- Aufbau: Besteht aus einer dickeren Grundplatte und einer dünneren Deckplatte. Nur die obere Platte wird durch den Aufblasvorgang verformt, während die Grundplatte davon unberührt bleibt.
- Verwendung: Häufig als so genannte Dimple Jackets verwendet, die an Behälter- oder Tankwänden oder an der Behälterwand selbst angebracht werden, um die Wärmeübertragung zu ermöglichen.
- Anwendungen: Ideal für Anwendungen, bei denen eine einseitige Wärmeübertragung erforderlich ist, z. B. bei der Temperaturkontrolle von Tanks oder Behältern.
Doppelt geprägte Pillow Plates
- Aufbau: Beide Platten (obere und untere Platte) werden durch den Aufblasvorgang auf beiden Seiten in gleicher Weise verformt, wodurch ein doppelseitiges Profil entsteht.
- Anwendung: Hauptsächlich in Wärmetauschern eingesetzt, bei denen die Wärmeübertragung auf beiden Seiten erforderlich ist.
- Anwendungsbereiche: Geeignet für kompakte Wärmetauscherlösungen mit hohem Wirkungsgrad, z. B. in der Lebensmittel-, Chemie- oder Pharmaindustrie.
Zusammenfassend unterscheiden sich die beiden Typen vor allem in der Art der Verformung (einseitig vs. beidseitig) und den daraus resultierenden Anwendungsmöglichkeiten.
