Verschmutzte Abgase zur Wärmerückgewinnung nutzen?

Der Einsatz eines Wärmetauschers im Abgassystem von Heizungs- und Industrieanlagen ermöglicht die Nutzung der Abwärmeenergie, z. B. zur Anhebung der Rücklauftemperatur des Heizungssystems. Dadurch kann der Gesamtenergieverbrauch der Anlage gesenkt werden.

Bei Heizungsanlagen wird das Abgas vor dem Eintritt in den Schornstein zunächst durch einen Wärmetauscher geleitet, um einen Teil der Wärmeenergie wieder in den Heizkreislauf einzuspeisen.

Aus unserer Erfahrung empfehlen wir ein offenes Dimple Plate Wärmetauschersystem mit glatten, leicht zu reinigenden Oberflächen.

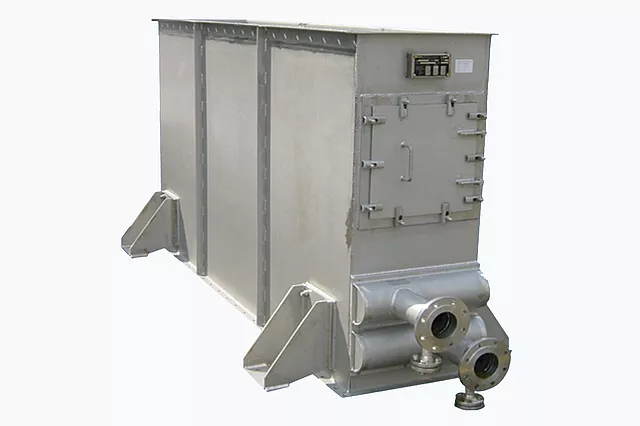

Das Design der BUCO-Wärmetauscher bietet eine große Wärmeübertragungsfläche auf kompaktem Raum zur Wärmeübertragung. Die flache Kanalführung an der Außenseite garantiert einen geringen Druckverlust, geringe Verschmutzungsneigung und leichte Reinigbarkeit. Damit ist das Gerät ideal für faser- und partikelbelastete Abluft, z.B. aus Papiermaschinen. Die aus der Abluft der Papiermaschine zurückgewonnene Wärme kann zur Vorwärmung der Frischluft, zur Erwärmung des Brauchwassers, zur Beheizung des Maschinenraums oder für Fernwärme genutzt werden. Der Bucoair-Wärmetauscher ist ideal für die Wärmerückgewinnung geeignet.

Die Konstruktion der BUCO-Wärmetauscher bietet eine große Wärmeübertragungsfläche auf kleinstem Raum. Thermodynamik und Verfahrenstechnik sind umfassend optimiert. Die flache Kanalströmung auf der Außenseite garantiert einen geringen Druckverlust, geringe Verschmutzungsneigung und einfache Reinigung. Damit ist das Gerät ideal für faser- und partikelbelastete Abluft aus Papiermaschinen. Das Thermoplate-System wird gemäß der europäischen Druckgeräterichtlinie hergestellt. Als Werkstoffe werden alle Arten von rostfreiem Stahl oder Baustahl verwendet. Korrosionsprobleme werden durch eine spaltfreie Konstruktion der Thermoplatten (WIG-Schweißen der Außenkanten, annähernd rechteckiger Querschnitt der inneren Strömungskanäle durch Aufpressen in einer Presse) reduziert.

Durch die vielen variablen Parameter für die Auslegung (Anzahl der Platten als Register, Länge und Breite der Thermoblech-Wärmeübertrager, Pillow Plates-Abstand, Kanalhöhe, Anzahl der Strömungswege im Inneren jeder Platte) können die Außenmaße an gegebene räumliche Einschränkungen angepasst werden. Dies erleichtert den Einbau eines Wärmerückgewinnungssystems in bestehende Anlagen oder den Austausch alter Rohrbündelwärmetauscher. Um die Luft am Eintritt mit Wasserdampf zu sättigen und den Wärmeübergang zu verbessern, wird häufig Kondensat in den Luftstrom vor dem Plattensystem eingesprüht. BUCO-Wärmetauscher können optional mit entsprechenden Sprühdüsen an der Oberseite, einem Kondensatsammelbehälter an der Unterseite und den dazugehörigen Rohrleitungen geliefert werden. Weitere Lieferoptionen sind Reinigungsöffnungen und Stützkrallen am Gehäuse, die je nach Produktionsverfahren integriert werden können.

Zu beachten sind auch die folgenden Punkte:

• Hoher Wärmeübergangskoeffizient bei geringem Druckverlust im System.
• Wirtschaftlichkeit durch niedrige Produktionskosten aufgrund automatisierter Schweißprozesse dieser Wärmetauscher.
• Lange Lebensdauer in der Wärmerückgewinnung durch individuell ausgewählte Materialien.
