Produkte

Unsere Produktlinie konzentriert sich auf eine Kühl- oder Heizleistung eines Dimple Plate-Wärmetauschers in thermischen Prozessen und auf die Funktionsweise verschiedener Dimple Plates-Wärmetauscher als Schlüsselfaktoren für eine Bewertung ihrer Effizienz.

Das aus unseren Berechnungen und Simulationen resultierende Design basiert auf jahrzehntelanger Erfahrung und fortschrittlicher Computational Fluid Dynamics (CFD). Insbesondere im Hinblick auf eine weitere Optimierung der Produkteffizienz oder der Betriebssicherheit.

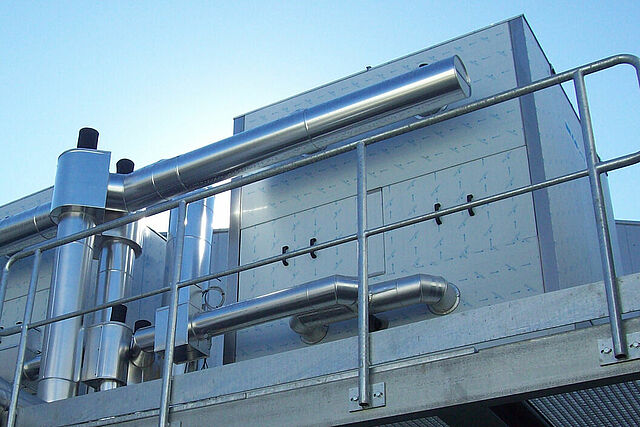

Durch eine gewisse Serienfertigung mit Tendenz zur Einzelanfertigung wird jedes unserer Produkte aus Pillow Plates aufgebaut, egal ob es sich um einen einzelnen Dimple Plate-Wärmetauscher, einen einzelnen lasergeschweißten Dimple Jacket oder Druckbehälterwand handelt oder um ein komplettes Wärmetauschersystem, einen eiswassererzeugenden Falling Film Chiller, einen statischen Eisspeicher oder einen industriellen Eiserzeuger, der druckverlust-optimal und individuell an die Anforderungen des Anwenders angepasst wird.

• Maßgeschneiderte Wärmetauschersysteme, wenn eine regelmäßige und einfache Reinigung erforderlich ist
• Heizen oder Kühlen mit maßgeschneiderten Einzelwärmeübertragungsplatten

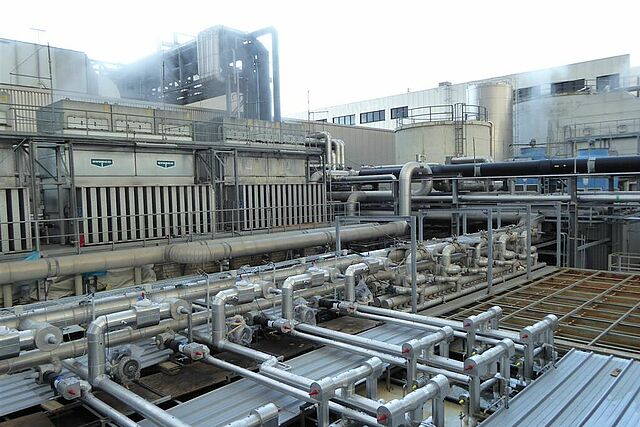

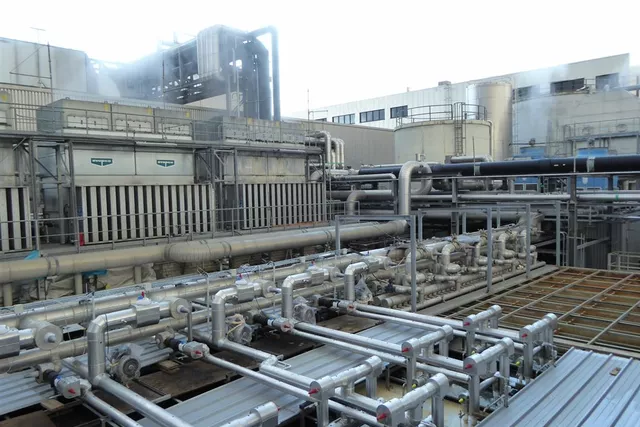

• Wärmerückgewinnung mit Wärmetauschersystemen aus verschmutztem Wasser
• Prozesswasserkühlung (0,5°C) nahe dem Gefrierpunkt
• Direkte Lebensmittelkühlung nahe dem Gefrierpunkt mit Eiswasser (0,5°C)

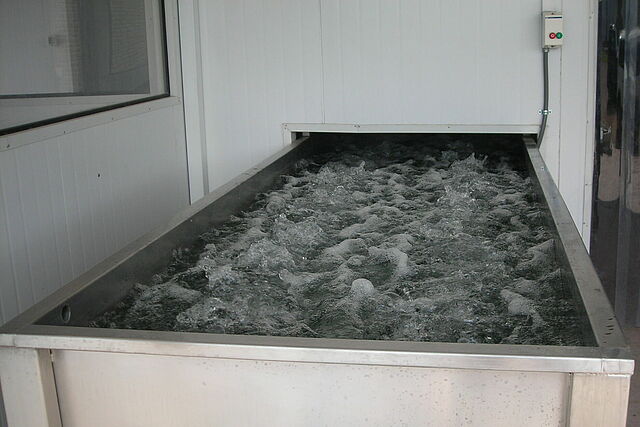

• Energetisch innovative Systemlösungen für die direkte Kühlung mit Eiswasser und Brucheis

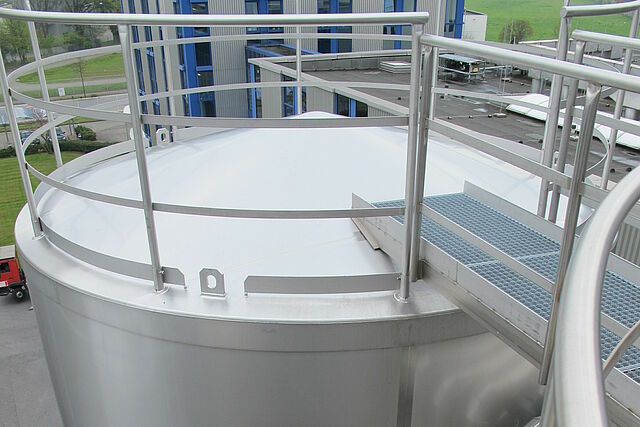

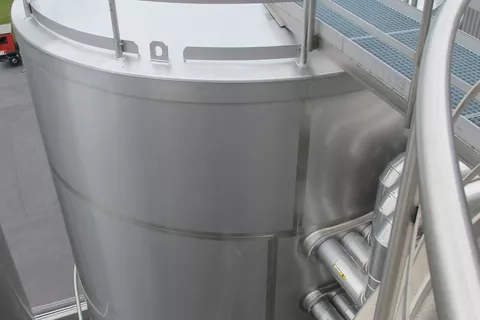

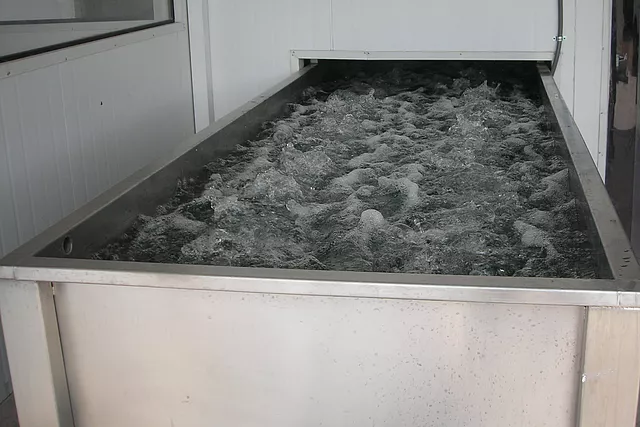

• Thermische Platteneisspeicher für die Lebensmittel- und Molkereiindustrie

Die Erwärmung von Prozessen durch die Integration eines Dimple Plate Wärmetauschers oder eines Dimple Plate Systems erfolgt in erster Linie mit Medien wie Wasserdampf, chemischen Dämpfen oder Thermoölen. Darüber hinaus erfolgt die Kühlung von Prozessen mittels eines Dimple Plate-Wärmeaustausch- oder Dimple Plates-Systems durch Eiswasser, Wasser-Glykol-Gemische und herkömmliche oder alternative Kältemittel mit Pumpen-, Schwerkraft- oder dx-Betrieb.

Der Prozess, die Konstruktion und die Anwendung sehen einen einfach geprägten oder doppelt geprägten Dimple Plate-Wärmetauscher vor. Darüber hinaus können komplexere Wärmetauschersysteme aus einer Vielzahl von einzelnen Dimple Plates-Wärmetauscherplatten in offener Bauweise aus Edelstahl bestehen.

Folglich ist ein optimierter Führungskanal innerhalb der Dimple Plate wichtig, um die geringsten Druckverluste zu erreichen. Dazu ist eine hochwertige Laserschweißtechnik erforderlich. Wir werden zunächst die Anwendungsaufgabe fokussieren und die optimalen Medien einsetzen und berechnen. Dabei unterstützt uns die BUCO Wärmetechnik bei der Berechnung von Wärmetauschern und der Auswahl des optimalen Wärmeübergangs.

Hauptsächlich einsetzbar für folgende Anwendungen:

• Heizen oder Kühlen mit Dimple Plates aus Edelstahl zur Wärmeübertragung nach Kundenspezifikation

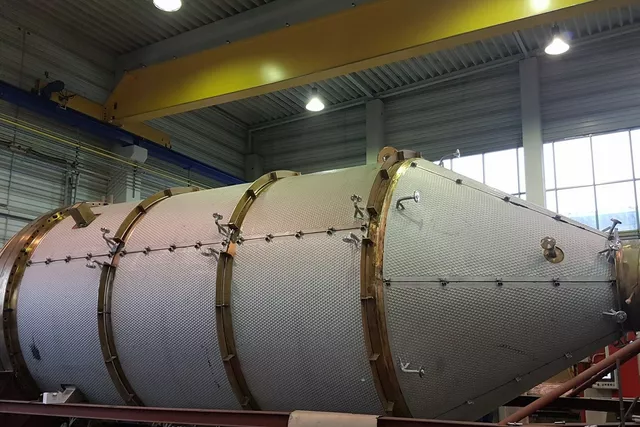

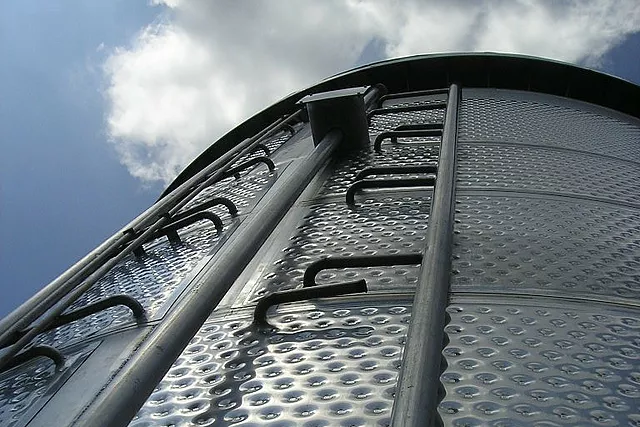

• Bau von zylindrischen Dimple Plate-Manteltanks aus Heiz- oder Kühlzonen zur Temperierung von Flüssigkeiten
• Wärmetauscher für kontaminierte Flüssigkeiten
• Anlagen, die eine regelmäßige und einfache Reinigung erfordern
• Kühlung bis nahe dem Gefrierpunkt
• Die Herstellung von Crushed Ice

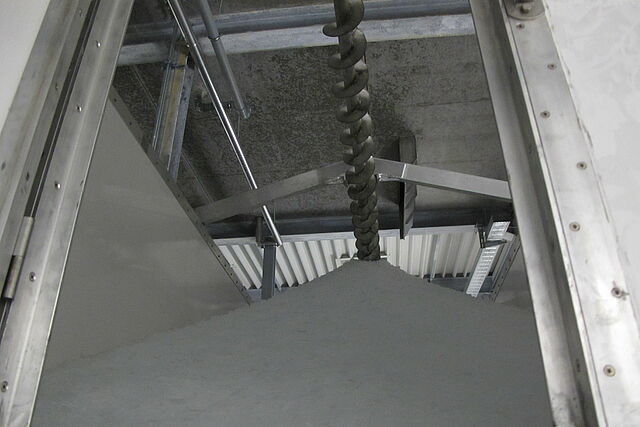

• Die Lagerung von Scherbeneis

Entsprechend der Form und Größe der Raumverhältnisse und der benötigten Wärmetauscherfläche werden die Anforderungen gerechtfertigt:

• Individuelle Ausführungen eines einfach und doppelt geprägten Pillow Plate-Wärmetauschers in Größe, Form und Material ermöglichen einen flexiblen Einsatz durch eine frei programmierbare CNC-Laserschweißanlage.
• Hoher Wärmeübergangskoeffizient bei geringem Druckverlust mit diesen lasergeschweißten Wärmetauschern zum Kühlen und Heizen von industriellen Prozessen.
• Hohe Effizienz durch günstige Strömungsführung (Gegen- und Kreuzströmung).
• Geringere Mengen an Kühl- oder Heizmedium durch kleine Plattenvolumina der Pillow Plates.
• Einsatz bei verunreinigten Medien mit sehr guter Reinigbarkeit durch flache Oberflächen im Vergleich zu schwer zu reinigenden Rohren unserer montierten Plattenwärmetauscher.

Vorrangige Werkstoffe der Produkte:

• Austenitische Edelstähle AISI 304 / AISI 304 L / AISI 316 Ti / AISI 316 L / AISI 321, etc. bis Titan
• Kohlenstoff-/Normalstähle

Die wichtigsten Zertifizierungen der Produkte sind:

• TÜV, PED, TR CU (GOST), ASME
