Volumenströme beim Wärmeüberträger Glykol/Eiswasser

Bei 2-Kreis-Kälteträgersystemen ist bekannt, dass im Volllasttzeitpunkt der Volumenstrom des Erzeugerkreislaufes eher größer, auf keinen Fall aber kleiner sein soll als der des Verbraucherkreislaufes. Die Folge wäre sonst, dass der Schichtspeicher trotz voller Kälteleistung der Kältemaschine weiter entladen und warmer Rücklauf aus dem Speicher sich mit dem kalten Vorlauf der Kältemaschine mischt und so die Vorlauftemperatur anhebt. Weniger bekannt ist, dass bei einem zwischen Erzeuger- und Verbrauchskreislauf geschaltetem Wärmeüberträger bei Auslegung und Regelung das gleiche zu beachten ist. Um die Temperaturverluste so klein als möglich zu halten, wird der Wärmeüberträger meist auf eine Temperaturdifferenz zwischen Glykol/Eiswasser von 1K sowohl am Ein- als auch am Austritt ausgelegt. Damit ist dann auch das Verhältnis der Volumenströme von Glykol und Wasser optimal.

Hinsichtlich unterschiedlicher Wassermengen und Volumenströme müssen die jeweiligen Bedingungen im Betrieb geklärt werden. Es gibt eine Vielzahl von Lösungsmöglichkeiten. Dies muss nicht immer zwingend ein Eisspeicher sein. Es kann auch ein Rieselkühler mit einem größeren Speichertank in Frage kommen, wie auch ein Speichertank mit einer warmen und kalten Sektion, in welcher unterschiedliche Wassermengen wie auch Wassereintrittstemperaturen gemischt werden, um eine konstante Wasserrücklaufmenge aus dem Prozess wieder dem Rieselkühler zuzuführen. Je nach Lastprofil kWh über 24 Stunden des Tages kann auch ein Buco Eissilo in Frage kommen. Dies bedeutet, dass eine schwankende Wassermenge im Eintritt durch Eisschmelze kontrolliert wird, um die Wasserrücklauftemperatur zum Prozess zu kontrollieren. Es gilt, je mehr wir Ihren Prozess verstehen, desto besser können wir Ihnen Alternativen anbieten, welche für Sie gemäß der Investitions- und Betriebskosten zu bewerten sind.

Uns ist die optimale Lösung wichtig, unter Einsatz einer optimierten Ingenieurlösung. Dabei muss es nicht zwingend eine Neuinvestition mit einer Neuinstalllation sein, sondern man muss die Möglichkeiten erkennen, welche sich bieten. Es ist zu prüfen, ob existente Speichertanks zu Verfügung stehen oder vorhandene Rohrschlangentanks mit vorhandenen Rührwerken. Wir haben diese Erfahrung Ihnen diese Vorschläge zu unterbreiten und mit Ihnen Lösungsansätze zu diskutieren.

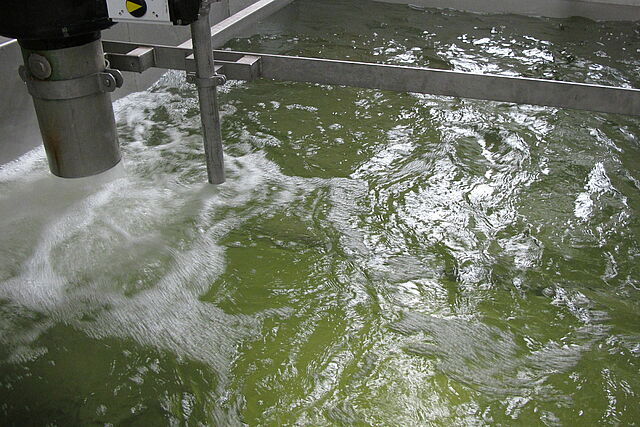

Einlass von Eiswasser in den Tank
Einlass von Eiswasser in den Tank

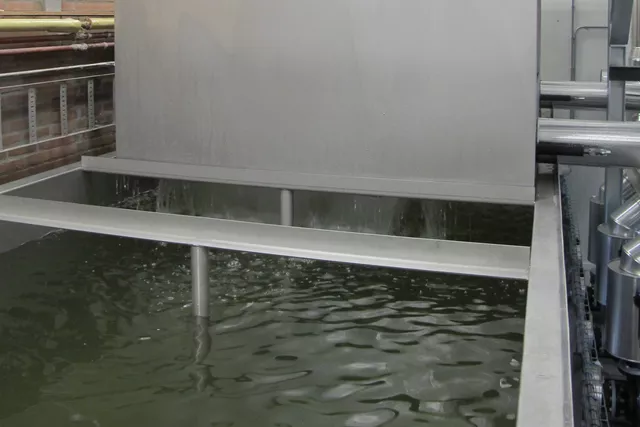

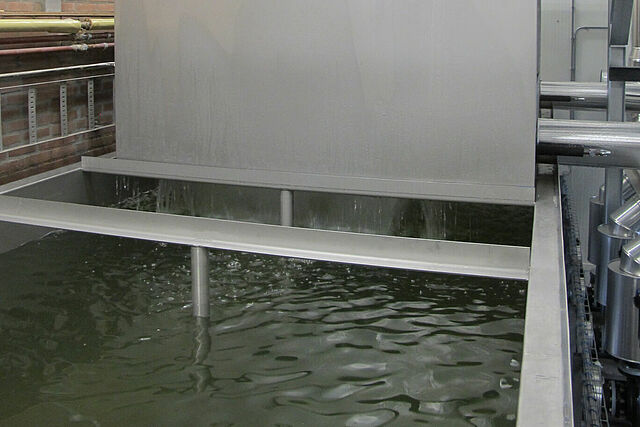

Eiswassereinfluss in den Splittank
Eiswassereinfluss in den Splittank
