Verschmutzte Abgase für die Wärmerückgewinnung nutzen?

Die Verwendung eines Wärmeübertragers (Wärmetauschers) in der Abgasführung von Heizungs- und Industrieanlagen ermöglicht es Ingenieuren, die Wärmeenergie des Abgases effizient zu nutzen. Diese kann beispielsweise genutzt werden, um die Heizungsrücklauftemperatur anzuheben und dadurch den Gesamtenergieverbrauch der Anlage zu senken. In Heizungsanlagen wird das Abgas vor dem Eintritt in den Schornstein zunächst über ein Register geleitet, um einen Teil der Wärmeenergie wieder in den Heizkreislauf zurückzuführen.

Aus unsere Erfahrung empfehlen wir ein offenes Plattensystem mit glatten, leicht zu reinigenden Oberflächen.

Die Ausführung der BUCO Wärmeaustauscher bietet eine große Wärmeübertragungsfläche in einem kompakten Raum zur Wärmeübertragung. Die ebene Kanalströmung auf der Außenseite garantiert einen niedrigen Druckverlust, geringe Tendenz zu Verschmutzung und leichte Reinigbarkeit. Dadurch ist der Apparat ideal für die mit Fasern und Partikeln verunreinigte Abluft z.B. aus Papiermaschinen geeignet. Die zurückgewonnene Wärme aus der Abluft aus der Papiermaschine kann zur Vorwärmung der Frischluft, zur Beheizung des Prozesswassers, zur Beheizung der Maschinenhalle oder zur Fernwärmeversorgung eingesetzt werden. Der Bucoair Wärmetauscher ist bestens geeignet zur Wärmerückgewinnung.

Die Ausführung der BUCO Wärmeaustauscher bietet eine große Wärmeübertragungsfläche in einem kompakten Raum. In umfassender Art und Weise werden Thermodynamik und Verfahrenstechnik optimiert. Die ebene Kanalströmung auf der Außenseite garantiert einen niedrigen Druckverlust, geringe Tendenz zu Verschmutzung und leichte Reinigbarkeit. Dadurch ist der Apparat ideal für die mit Fasern und Partikeln verunreinigte Abluft aus Papiermaschinen geeignet Die Herstellung des Thermoblechsystems erfolgt nach der europäischen Druckgeräterichtlinie. Als Werkstoffe werden alle Arten von Edelstahl verwendet. Korrosionsprobleme werden durch eine spaltfreie Ausführung der Thermobleche vermindert (WIG-Verschweißung der äußeren Ränder, annähernd rechteckiger Querschnitt der inneren Strömungskanäle durch Aufdrücken in einer Presse).
Wegen der vielen veränderbaren Parameter für die Auslegung (Zahl, Länge und Breite der Thermoblech-Wärmeübertrager, Pillow-Plate Abstand, Kanalhöhe, Zahl der Durchgänge) können die Außenabmessungen an vorgegebene räumliche Beschränkungen angepasst werden. Dadurch ist der Einbau eines Wärmerückgewinnungssystems in vorhandenen Anlagen oder das Ersetzen alter Rohrbündelwärmeaustauscher problemlos möglich. Um die Luft bereits am Eintritt mit Wasserdampf zu sättigen und den Wärmeübergang zu verbessern wird häufig Kondensat in den Luftstrom vor dem Plattensystem gesprüht. BUCO Wärmeaustauscher können optional mit entsprechenden Sprühdüsen oben, einem Kondensatsammeltank unten und der zugehörigen Verrohrung geliefert werden. Weitere Lieferoptionen sind Reinigungsöffnungen und Auflagepratzen am Gehäuse, dies kann je nach Produktionsprozess integriert werden.

Die folgenden Punkte sind ebenfalls zu beachten:

  • Hoher Wärmeübergangskoeffizient bei geringem Druckverlust in der Anlage.
  • Effizienz durch niedrige Produktionskosten aufgrund automatisierter Schweißprozesse dieser Wärmetauscher.
  • Lange Lebensdauer bei der Wärmerückgewinnung durch individuell gewählte Materialien.

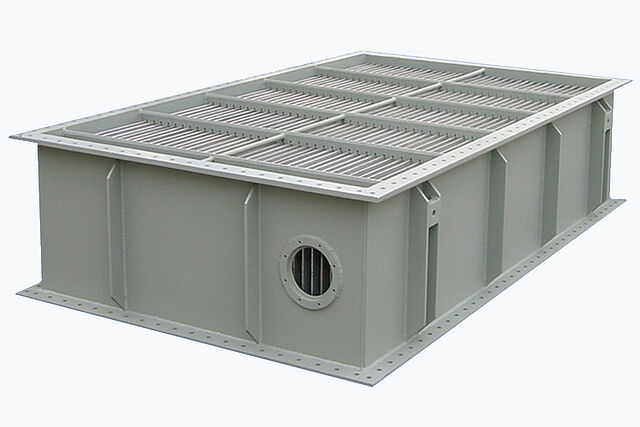

Wärmeaustauschsystem für Abluft
Wärmeaustauschsystem für Abluft
Wärmerückgewinnungssystem mit Abluft
Wärmerückgewinnungssystem mit Abluft
