Gleichzeitige Lagerung und Temperierung von Flüssigkeiten im Tank – homogen und präzise, mit Dampf, Wasser oder Kühlmittel?

Dann empfehlen wir Ihnen, einen Tank aus unserem einfach geprägten lasergeschweißten Dimple Jacket als Tankwand zu bauen oder einen doppelt geprägten Dimple Plate Wärmetauscher als Anbauteil für Ihren bestehenden Tank zu verwenden. Die schonende und exakte Temperierung erfordert eine möglichst vollständige Umhüllung des Produktes mit einem homogenen Wärmeübergang in einem großen Bereich.

Eine einfach geprägte Dimple Plate hat den Vorteil, dass sie keine Schweißfarben oder Schweißpunktmarkierungen auf der Innenseite des Tanks aufweist. Das bedeutet, dass die Innenseite des Tanks nach dem Schweißvorgang nicht geschliffen werden muss, was immer sehr kostspielig und zeitaufwendig ist.

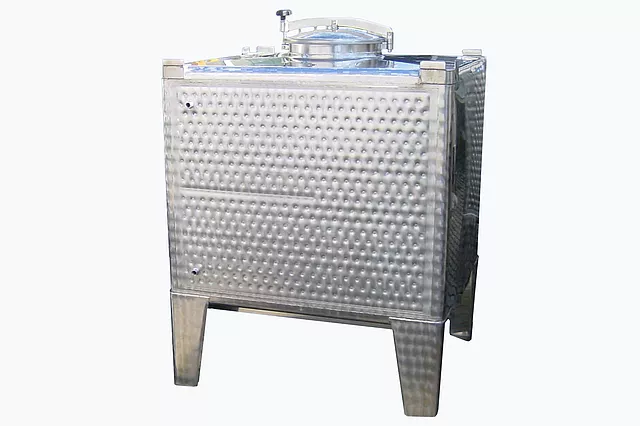

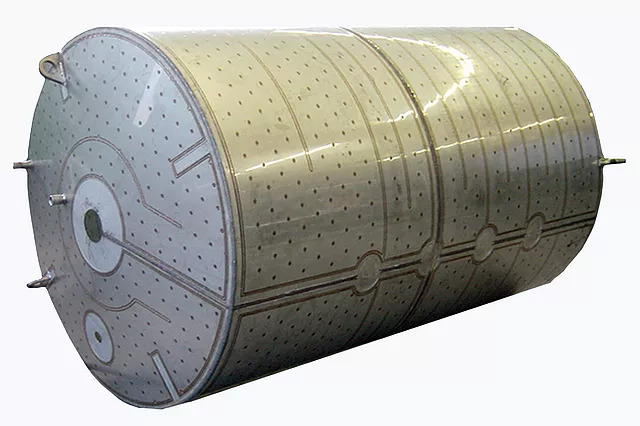

Einfach geprägte profilierte Pillow Plate-Tankwände (Pillow Plate) eignen sich zum Einschweißen oder Aufklemmen auf zylindrische oder rechteckige Tanks. Beim Einschweißen übernimmt die Bodenplatte als Einschweißelement die Funktion der druckfesten Tankwand. Die Platten werden speziell nach den Anforderungen gefertigt und können bei Bedarf auch an komplizierte Tankformen angepasst werden.

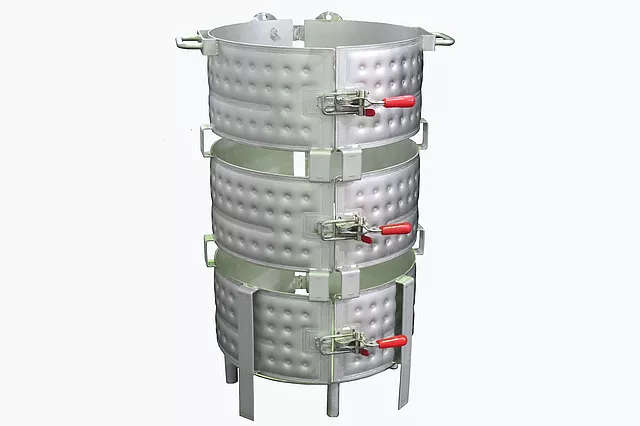

Doppelt geprägte Clamp-On Dimple Plates sind die ideale Lösung, um bestehende Tanks für notwendige Heiz- oder Kühlprozesse zu nutzen, die sonst als Tank ungenutzt bleiben würden. Zu diesem Zweck können bestehende Tanks mit Pillow Plates nachgerüstet werden, ohne dass die Tanks geschweißt oder geschnitten werden müssen. Die Pillow Plates werden durch Spannbänder oder Schraubverbindungen der Wärmetauscherplatten gegeneinander oder durch Stehbolzen mit Klemmnasen befestigt. Zur Verbesserung des Wärmeübergangs wird zwischen der Behälterwand und der Wärmetauscherplatte zusätzlich ein sogenannter Wärmeübergangskitt BUCOmastic verwendet.

Folgende Vorteile sind in diesem Zusammenhang erwähnenswert:

• Individuelle Pillow Plate Ausführungen in Abmessung, Form und Material ermöglichen einen flexiblen Einsatz.
• Flexible Konturen, die durch frei programmierbare CNC-Laserschweißanlagen für die Wärmeübertragung an alle Gegebenheiten angepasst werden können.
• Geringe Materialkosten durch den Einsatz von Dünnblechen.
• Keine teure Doppelmantel- oder Halbrohrkonstruktion.
• Kein aufwändiges Schleifen oder Polieren der Tankinnenfläche.
• Keine Kratzer auf der Innenseite der Pillow Plates.
• Niedrige Herstellungskosten der Pillow Plates durch automatisierte Schweißprozesse.
• Einfache Reinigung der Pillow Plates durch leicht zugängliche Oberfläche.
• Homogene, produktschonende Temperaturführung und Wärmeübertragung.
• Beliebige Gestaltung der Kanalführungen nach Anwendungskriterien oder Wärmeübertragungsvorgaben.
• Integration in Behälter und Apparate zur mechanischen und thermischen Doppelfunktion der Wärmeübertragung.
