Produkte gleichzeitig bewegen, temperieren, erhitzen oder kühlen?

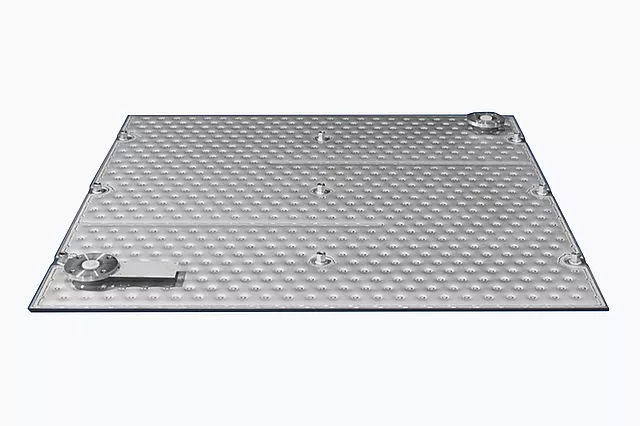

Hierfür eignen sich unsere einzeln geprägten lasergeschweißten Dimple Plates. Der direkte Kontakt oder die direkte Wärmeübertragung über die glatte Seite stehen hier im Vordergrund.

Einfach geprägte Pillow Plates, sogenannte Dimple Plates, sind in der industriellen Prozessanwendung weit verbreitet und werden als Ersatzprodukt für herkömmliche Rohr- und Coil-in-Tank-Einheiten immer interessanter. Wärmetauscherplatten können als Kontaktkühl- oder Kontaktheizplatten eingesetzt und installiert werden. Der Einsatzbereich selbst, die Form, die Größe und die Wärmeübertragung der Pillow Plates sind sehr multiflexibel und können individuell an die Bedürfnisse des Prozesses angepasst werden.

Die flexiblen Gestaltungsmöglichkeiten unserer einfach geprägten Dimple Plate Wärmetauscherplatten als Wärmetauscher aus Edelstahl, Normalstahl und Sonderwerkstoffen, ermöglichen die Temperierung von Produkten während anderer Prozessschritte. Dies ist unsere tägliche Hauptaufgabe als Dimple Plates-Hersteller. Insofern wird ein separater thermischer Prozessschritt eingespart und oft die Produktqualität erhöht. Gleichzeitig sorgen die großen Wärmeaustauschflächen der Wärmetauscherplatten für eine sichere Prozessführung mit kontrolliert homogener Temperaturführung. U-Werte, auch bei Verunreinigungen oder einer Beschichtung der einfach geprägten Dimple Plates, werden dagegen nur unwesentlich beeinflusst. Günstige Temperaturdifferenzen führen in der Folge zu einer deutlich besseren Effizienz im Vergleich zu kompakten externen Wärmetauschern. Zugleich werden die Produkte, insbesondere Lebensmittel, sehr schonend behandelt.

Darüber hinaus können wir als Hersteller von Dimple Plates auch gebeizte, geschliffene oder sogar polierte Platten anbieten. Individuelle Ausführungen in Abmessung, Form und Material ermöglichen einen flexiblen Einsatz in zahlreichen Branchen und erweitern damit den gängigen Standard der einfach geprägten Dimple Plate als Wärmetauscher. Dies gilt auch für die Anschlüsse an den Wärmetauscherplatten, die in allen Arten und Größen eingebaut werden können. Die Anschlüsse können an den Dimple Plates als Rohrstutzen, Gewindemuffen oder in Flanschausführung angebracht werden. Je nach Anwendungsfall kann zwischen einer Standardausführung und einer verstärkten Ausführung gewählt werden. Bei der Standardausführung einer einfach geprägten Dimple Plate können die Verbindungen seitlich oder stumpf ausgeführt werden. Bei der verstärkten Ausführung wird die einfach geprägte Dimple Plate auf der Innenseite durchbohrt und das Anschlussrohr beidseitig mit dem Blech verschweißt.

Für den Anwender sind in der Regel die folgenden Richtwerte wichtig:

• Wärmetauscherplatten in Abmessungen von DIN A5 bis 14000 x 2000 mm.
• Bis zu 50 bar Betriebsdruck der Wärmetauscherplatten.
• Pillow Plates bis zu 12 mm mit einseitigem Profil.
• Oberflächen: gebeizt, geschliffen, poliert.
• Zertifizierungen nach TÜV, PED, TR CU (GOST) und ASME.
